VERTEILER EDELSTAHL
Edelstahlverteiler sind mit Durchflussmessern, Stellantriebsanschluss, Halterung, Entlüftungsfüllventil und Eurokonusanschluss ausgestattet.
Verteiler ausgestattet mit:
Durchflussmesser
Stellantriebanschluss
Manuelle Entlüftung
Füllhahn
Halterung
Artikelnummer
V20100002
V20100003
V20100004
V20100005
V20100006
V20100007
V20100008
V20100009
V20100010
V20100011
V20100012
V20100013
V20100014
V20100015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
Verteiler ausgestattet mit:
Durchflussmesser
Stellantriebanschluss
Automatische Entlüftung
Füllhahn
Halterung
Artikelnummer
V20200002
V20200003
V20200004
V20200005
V20200006
V20200007
V20200008
V20200009
V20200010
V20200011
V20200012
V20200013
V20200014
V20200015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
Verteiler ausgestattet mit:
Durchflussmesser
Stellantriebanschluss
Manueller Entlüfter
Füllventil
Wilo Yonos Pico Pumpe
ESBE Thermisches Mischventil
Artikelnummer
V21100002
V21100002
V21100003
V21100004
V21100005
V21100006
V21100007
V21100008
V21100009
V21100010
V21100011
V21100012
V21100013
V21100014
V21100015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
Verteiler ausgestattet mit:
Durchflussmesser
Stellantriebanschluss
Automatischer Entlüfter
Füllventil
Wilo Yonos Pico Pumpe
ESBE Thermisches Mischventil
Artikelnummer
V21200002
V21200003
V21200004
V21200005
V21200006
V21200007
V21200008
V21200009
V21200010
V21200011
V21200012
V21200013
V21200014
V21200015
Gruppen
2
3
4
5
6
7
8
9
10
11
12
13
14
15
Größe
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
1" x EC 3/4"
Anschlussmöglichkeiten und Komponenten
UHF2065097
Mischpumpenset für Verteiler mit Wilo Yonos Para RS15/6 Pumpe und ESBE VTA 372 Mischautomat
210mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF2065141
Mischpumpenset für Verteiler mit Wilo Yonos Para RS15/6 Pumpe und ESBE VTA 372 Mischautomat
235mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF3400024
Mischpumpenset für Verteiler mit Wilo Yonos Para RS25/6 Pumpe und ESBE VTA 372 Mischautomat
235mm Abstand zwischen Verteilerbalken und 1" Anschluss
UHF699541
Mischpumpenset mini mit Wilo Yonos Para RS15/6 Pumpe und ESBE Mischautomat.
Dieses Pumpenset kann ohne Verteiler für 2 Gruppen von Fußbodenheizungen angeschlossen werden.
3-Wege-Verteileranschluss
Zum Anschluss von Füllventil 1/2" IG und Entlüftungsventil 3/8" IG
Artikelnummer
MAM005
MAM006
MAM007
MAM005
MAM006
MAM007
Größe
3/4"
1"
1 1/4"
Thermometerhalter
für 3/8" Thermometer
Artikelnummer
MATM006
MATMC006
MATM007
MATM006
MATMC006
MATM007
THMA03
Größe
1"
1" Messing vernickelt
1 1/4"
0-80°C
ø40 mm
3/8" Tauchhülse
3D Kugelhahn mit O-Ring
Artikelnummer
KKV3D04M04FBOR
KKV3D04M04FBOR
KKV3D05M05FBOR
KKV3D05M05FBOR
KKV3D06M06FBOR
KKV3D06M06FBOR
KKV3D07M07FBOR
KKV3D07M07FBOR
Größe
1/2" 1/2" 3/4" 3/4"
1"
1"
1 1/4" 1 1/4"
Farbe
Blau
Rot
Blau
Rot
Blau
Rot
Blau
Rot

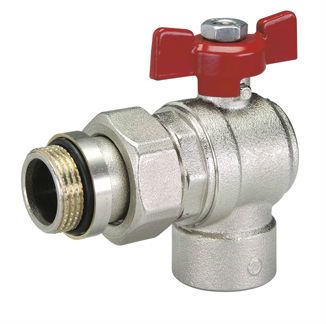

3D Kugelhahn abgewinkelt
Artikelnummer
KKV3DC05M05FBOR
KKV3DC05M05FROR
KKV3DC06M06FBOR
KKV3DC06M06FROR
Größe
3/4"
3/4"
1"
1"
Farbe
Blau
Rot
Blau
Rot
Stopfen mit O-Ring
Artikelnummer
R1882G0004
R1882G0005
R1882G0006
Größe
1/2"
3/4"
1"
Reduzierstück mit O-Ring
Artikelnummer
R1881G0503
R1881G0504
R1881G0603
R1881G0604
R1881G0605
R1881G0503
R1881G0504
R1881G0603
R1881G0604
R1881G0605
Größe
3/4" x 3/8"
3/4" x 1/2"
1" x 3/8"
1" x 1/2"
1" x 3/4"
Adapter für Kunststoffschlauch
Artikelnummer
ADE04PN1220
ADE04PN1420
ADE04PN1520
ADE05PN1525
ADE05PN1620
ADE05PN1720
ADE05PN1820
ADE05PN2020
ADE05PN20225
ADE04PN1420
ADE04PN1520
ADE05PN1525
ADE05PN1620
ADE05PN1720
ADE05PN1820
ADE05PN2020
ADE05PN20225
Größe
1/2" x (12 x 2,0)
1/2" x (14 x 2,0)
1/2" x (15 x 2,0)
3/4" x (15 x 2,5)
3/4" x (16 x 2,0)
3/4" x (17 x 2,0)
3/4" x (18 x 2,0)
3/4" x (20 x 2,0)
3/4" x (20 x 2,25)
Adapter für Multilayer
Artikelnummer
ADE04M1620
ADE05M1620
ADE05M1620M
ADE05M1720
ADE05M2020
ADE05M2020E
ADE05M20225
Größe
1/2" x (16 x 2,0)
3/4" x (16 x 2,0)
3/4" x (16 x 2,0) Messing 3/4" x (17 x 2,0)
3/4" x (20 x 2,0)
3/4" x (20 x 2,0) Messing 3/4" x (20 x 2,25)
Technische Daten für Verteiler:
Zulässige Flüssigkeit:
Betriebstemperatur
Maximale Temperatur
Normaler Betriebsdruck
Max. Druck
Ausgangsleistung
Halterung mit einstellbarem Abstand
Tiefe
Durchflussmesser
Durchfluss Drehmomentregelung Durchflusskoeffizient Kv vollständig geöffnet Durchflusskoeffizient Kv bei 5 l / min Durchflusskoeffizient Kv bei 4 l / min Durchflusskoeffizient Kv bei 3 l / min Durchflusskoeffizient Kv bei 2 l / min Durchflusskoeffizient Kv bei 1 l / min
5-55°C
90°C bei 3 bar
0-6 bar
10 bar
50 mm
210 - 273 mm
76 mm
0-5 l/min
1 N.m
0,78
0,3
0,24
0,18
0,12
0,06
Durchflussregler
Der Durchflussregler wird mit einem Durchflusskorrekturschlüssel geliefert.
Drehen Sie zum Einstellen des Systems den Einstellschlüssel im Uhrzeigersinn bis zum Punkt, maximale Öffnung, entsprechend der roten Anzeige in der 5 l/min Position.
Zum Schließen des Durchflussmessers den Schlüssel mit der roten Anzeige auf
0 l/min drehen.
