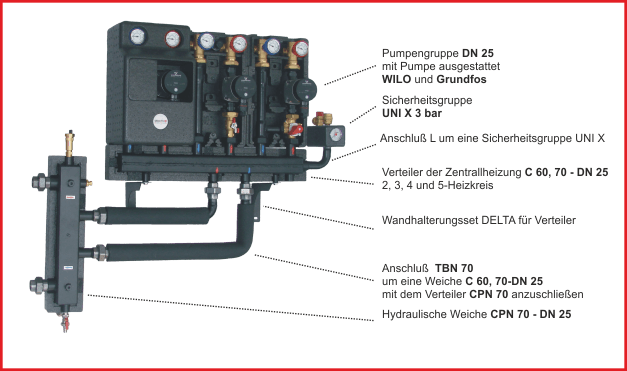

Open verdelers met pompgroepen tot 520KW

De keuze van open verdeler / evenwichtsfles met pompgroepen is afhankelijk van de capaciteit (kW) die nodig is in uw verwarmingssysteem.

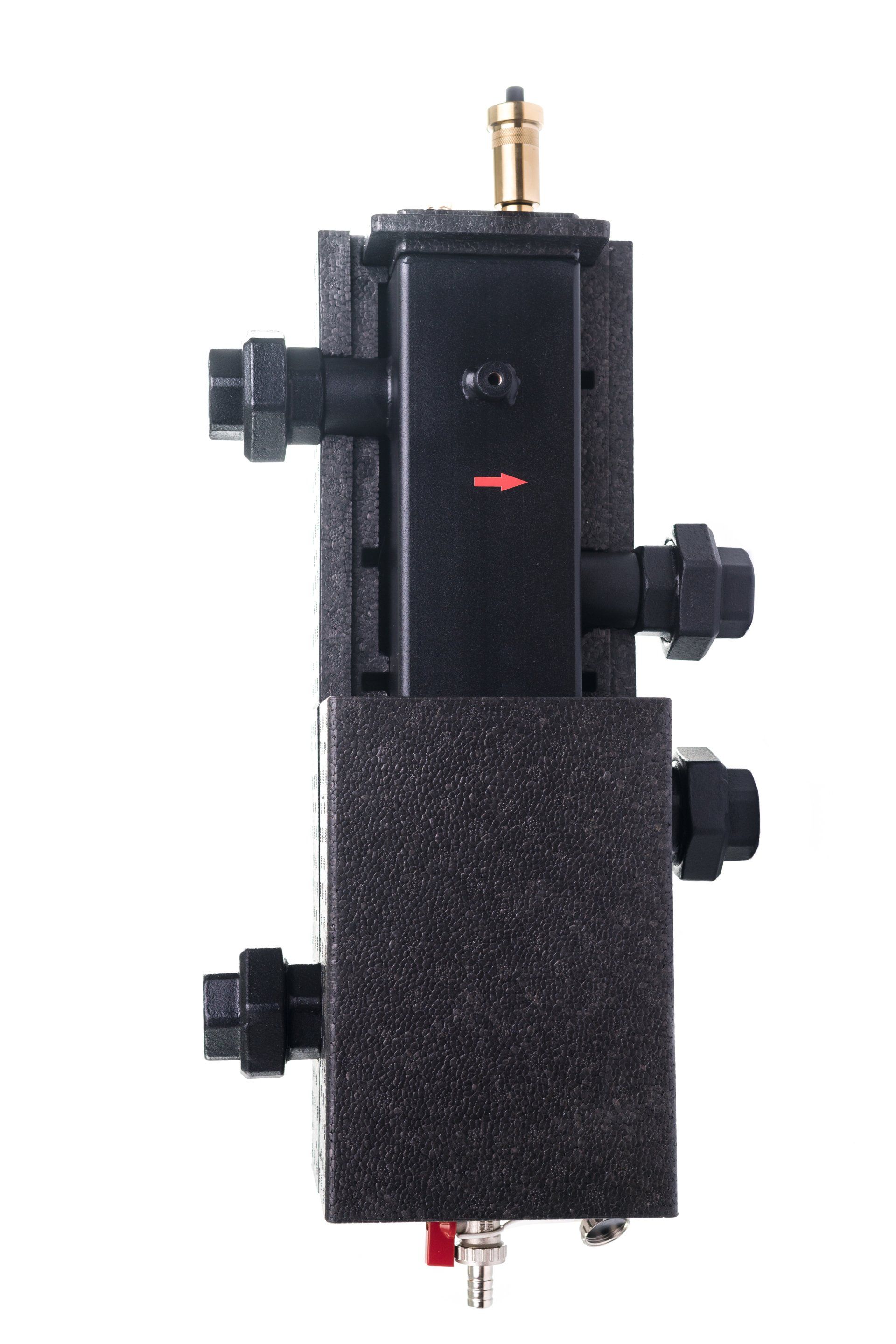

Hydraulische Separator/ Evenwichtsfles

CPN100 DN32 11/4"

80 kW

607001

Hydraulische Separator CPN100-DN32 met isolatie inclusief wandbeugels

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Max Flow:

Aansluiting:

Dompelbuis

Staal ST 37.1

8 bar

110°C

4,5 m³/h

1 1/4"

1/2"

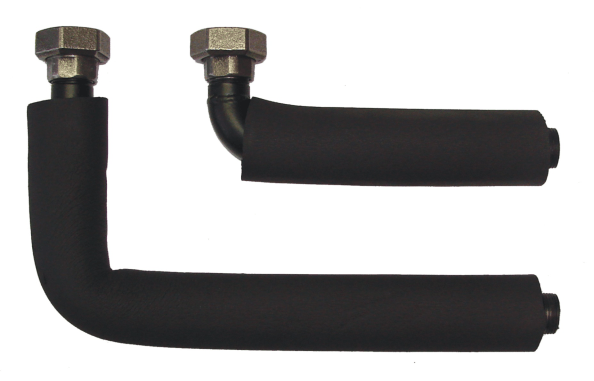

TBN101 optioneel:

Aansluitset open verdeler met

hydraulische separator.

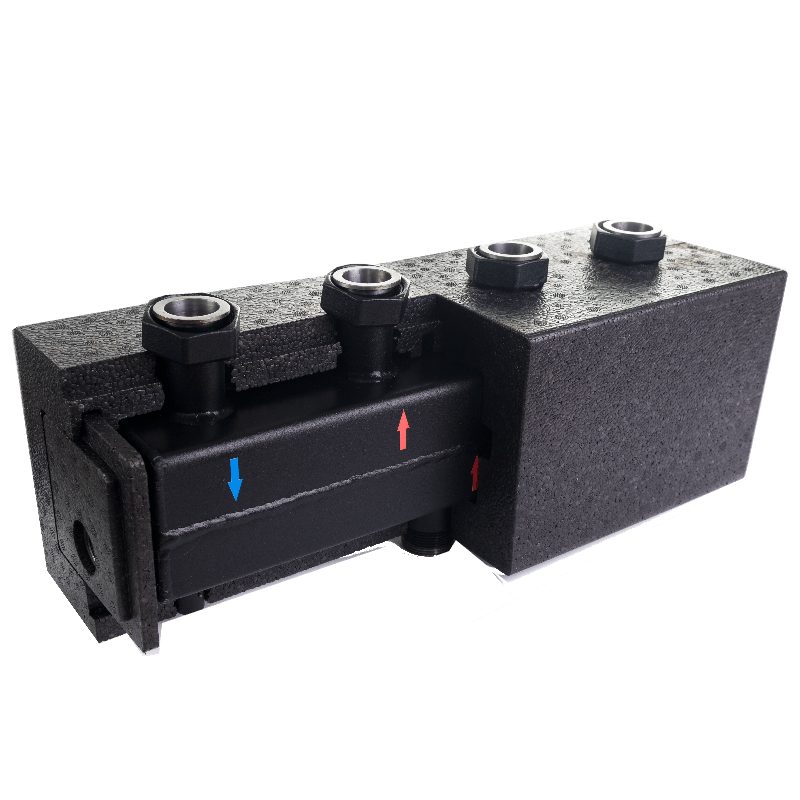

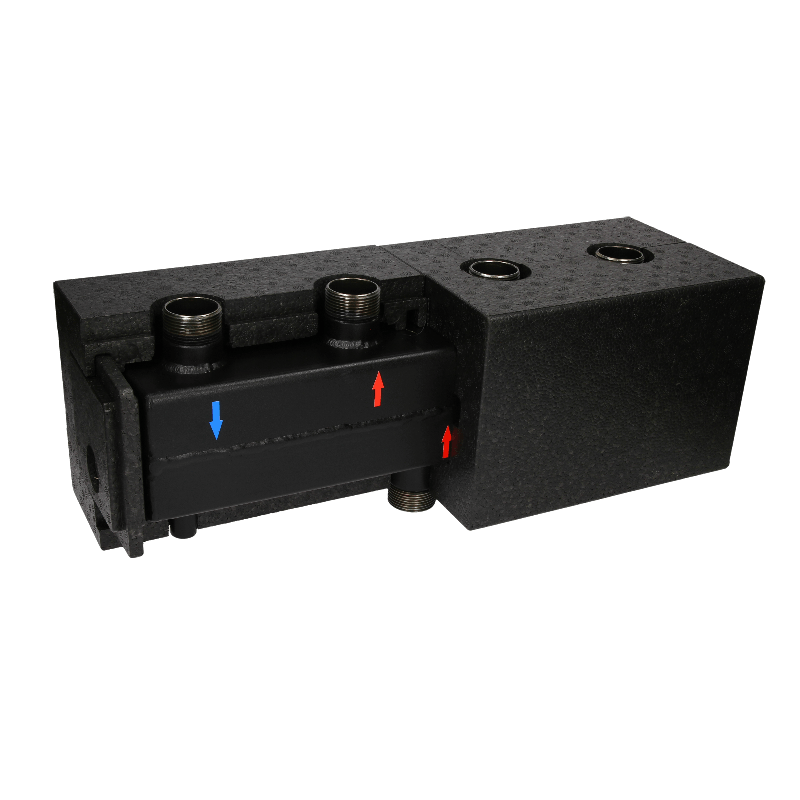

Zone Manifold C100 DN32

De C100-DN 32 is een 2 kamer verdeler met 2,3,4,5 of 6 pompgroepaansluitingen. Deze verdeler voorzien van een aansluiting DN20 op de retour voor een drukvat te kunnen aansluiten en een aansluiting voor en veiligheidsgroep. De manifold is voorzien van isolatie.

Voor het koppelen van de Manifold met de CPN100-32 evenwichtsfles is 1 van onderstaande verbindingsstukken noodzakelijk!!

607016

607017

80 KW

607011

Zone Manifold centrale verwarming C 100 2F - DN 32

607012

Zone Manifold centrale verwarming C 100 3F - DN 32

607013

Zone Manifold centrale verwarming C 100 4F - DN 32

607014

Zone Manifold centrale verwarming C 100 5F - DN 32

607015

Zone Manifold centrale verwarming C 100 6F - DN 32

607016

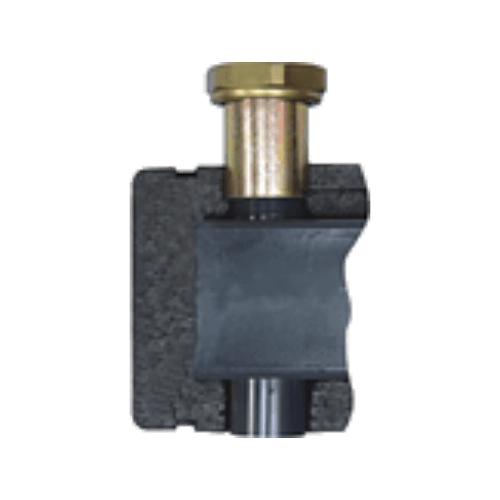

Verbindungsstuk DN32 (11/4"x2") met messing moer

607018

Verbindungsstuk DN32 (11/4"x2") met messing moer en terugslagklep voor SMT groep

607017

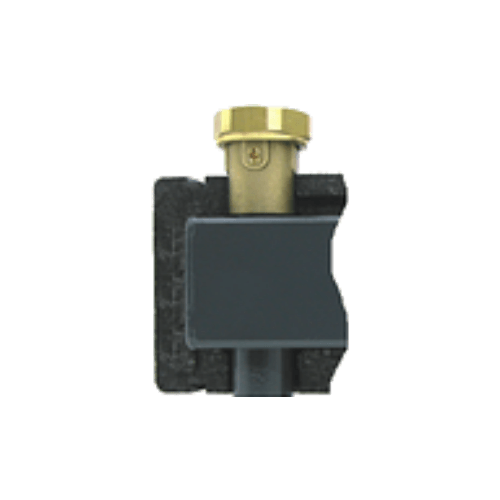

Verbindungsstuk DN32 (11/4"x2") met messing moer en afsluiter

606015

Muurbeugel Delta voor C 100

607040

Vloerbeugel voor C 2 100-DN32

607023

Reduceerstuk DN 25 voor Manifold C100 DN 32 en

C 2 100 DN32

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Lengte H.o.H.:

Aansluiting:

Aantal kamers:

Staal ST 37.1

8 bar

110°C

125mm

1 1/4" M

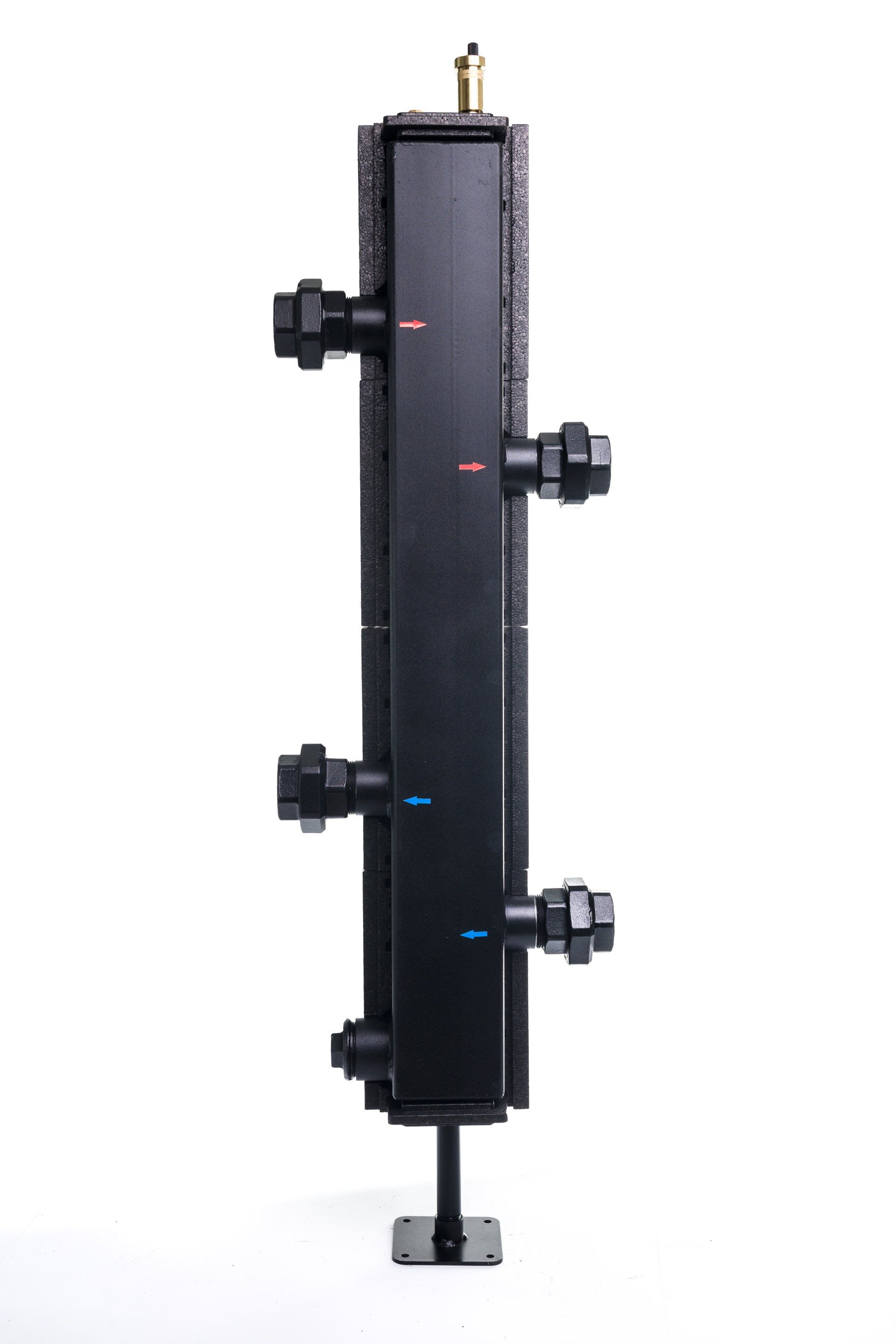

Hydraulische Separator/ Evenwichtsfles

CPN100 DN40 11/2"

120 kW

607002

Hydraulische Separator met isolatie CPN100-DN40 incl vloerbeugel

De CPN100-DN40 is voorzien van isolatie en aan bovenzijde 2 aansluitingen voor thermometer en ontluchter (1/2") en aan de onderzijde een aansluiting voor de vulkraan en een 2"binnendraadse aansluiting. Deze set is inclusief: een automatische ontluchter (3/8") met een terugslagklep 1/2" en 4 x 11/2" fittingen.

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Max Flow:

Aansluiting:

Dompelbuis

Staal ST 37.1

8 bar

110°C

6,5 m³/h

1 1/2"

1/2"

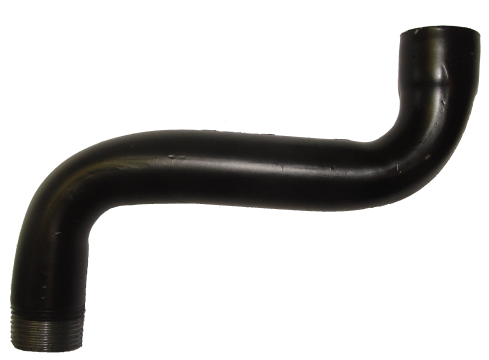

TBN100 optioneel

Aansluitset van Hydraulische separator en CPN100-DN40

Zone Manifold C100 DN32

De C100-DN 32 is een 2 kamer verdeler met 2,3,4,5 of 6 pompgroep-aansluitingen. Deze verdeler voorzien van een aansluiting DN20 op de retour voor een drukvat te kunnen aansluiten en een aansluiting voor en veiligheidsgroep. De manifold is voorzien van isolatie.

Voor het koppelen van de Manifold met de CPN100-32 evenwichtsfles is 1 van onderstaande verbindingsstukken noodzakelijk!!

607016

607017

120 KW

607011

Zone Manifold centrale verwarming C 100 2F - DN 32

607012

Zone Manifold centrale verwarming C 100 3F - DN 32

607013

Zone Manifold centrale verwarming C 100 4F - DN 32

607014

Zone Manifold centrale verwarming C 100 5F - DN 32

607015

Zone Manifold centrale verwarming C 100 6F - DN 32

607016

Verbindungsstuk DN32 (11/4"x2") met messing moer

607018

Verbindungsstuk DN32 (11/4"x2") met moer en terugslagklep voor SMT groep

607017

Verbindungsstuk DN32 (11/4"x2") met messing moer en afsluiter

606015

Muurbeugel Delta voor C 100

607040

Vloerbeugel voor C 2 100-DN32

607023

Reduceerstuk DN 25 voor Manifold C100 DN 32 en C 2 100 DN32

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Lengte H.o.H.:

Aansluiting:

Aantal kamers

Staal ST 37.1

8 bar

110°C

125mm

1 1/4" M

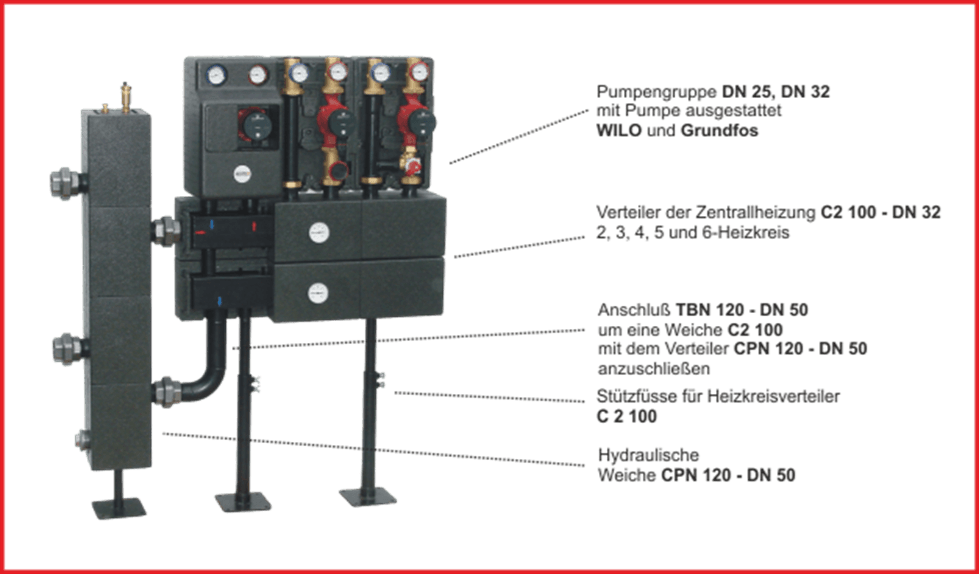

220 KW

Hydraulische Separator/ Evenwichtsfles

CPN 120DN50

Max 220 kW

609001

Hydraulische Separator CPN 120- DN 50

De CPN120-DN50 is voorzien van isolatie en aan bovenzijde 2 aansluitingen voor thermometer en ontluchter (1/2") en aan de onderzijde een aansluiting voor de vulkraan en een 2" buitendraadse aansluiting. Deze set is inclusief: een automatische ontluchter (3/8") met een terugslagklep 1/2" en 4 x 11/2" fittingen.

609005

Aansluitset TBN 120-DN50 voor aansluiting

C2-100 DN32 met CPN 120 DN50

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Max Flow:

Aansluiting:

Dompelbuis:

Staal ST 37.1

8 bar

110°C

9,5 m³/h

1/2"

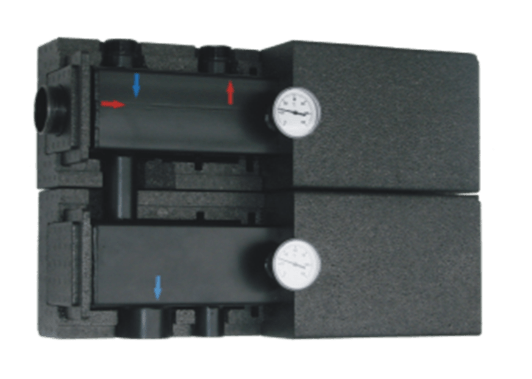

Zone Manifold C2-100 DN32

De C2 100-DN 32 is een 2 kamer verdeler met 2,3,4,5 of 6 pompgroep-aansluitingen. Deze 2 delige verdeler is voorzien van 2 thermometers en 2 aansluitingen voor vulkraan 1/2". De manifold is voorzien van isolatie.

Voor het koppelen van de Manifold met de CPN100-32 evenwichtsfles is 1 van onderstaande verbindingsstukken noodzakelijk!!

607016

607017

220 KW

607011

Zone Manifold centrale verwarming C 100 2F - DN 32

607012

Zone Manifold centrale verwarming C 100 3F - DN 32

607013

Zone Manifold centrale verwarming C 100 4F - DN 32

607014

Zone Manifold centrale verwarming C 100 5F - DN 32

607015

Zone Manifold centrale verwarming C 100 6F - DN 32

607016

Verbindungsstuk DN32 (11/4"x2") met messing moer

607018

Verbindungsstuk DN32 (11/4"x2") met messing moer en terugslagklep voor SMT groep

607017

Verbindungsstuk DN32 (11/4"x2") met messing moer en afsluiter

606015

Muurbeugel Delta voor C 100

607040

Vloerbeugel voor C 2 100-DN32

607023

Reduceerstuk DN 25 voor Manifold C100 DN 32 en C 2 100 DN32

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Lengte H.o.H.:

Aansluiting:

Aantal kamers

Staal ST 37.1

8 bar

110°C

125mm

1 1/4" buitendraad

Pompgroep

SA 125 DN32 11/4"

De pompgroep SA125 DN32 11/4"

is voorzien van:

Voorzien van:

3 kogelkranen waarvan 2 met thermometers (voor aanvoer en retour) met in retour ingebouwde terugslagklep

Isolatie

Aanvoer is standaard rechts, maar kan worden gewijzigd.

607051

Pompgroep SA 125 - DN 32 (11/4") zonder pomp

607055

Pomp groep SA 125 - DN 32 (1 ¼")

met pomp Grundfos Alpha 1L 32 - 60

Technische gegevens:

Max Werkdruk:

Max Temperatuur:

H.o.H.:

Aansluiting Boiler:

Installatiezijde:

Pompinbouwlengte:

Aansluiting pomp:

8 bar

110°C

125mm

2" Buitendraad

11/4" Binnendraad

180mm

2" Buitendraad

Pompgroep

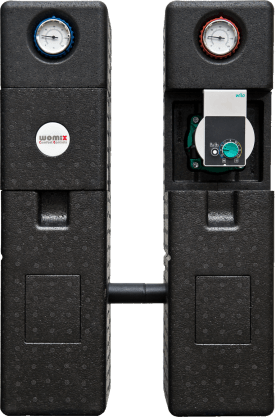

SMT 125 DN25 1"

De pompgroep SMT125 DN25 1"

Is voorzien van:

2 kogelkranen met thermometers (voor aanvoer en retour)

retour met ingebouwde terugslagklep,

Isolatie

1 mixventiel MT 25 Messing met by-pass

Optioneel: Actuator MP10

Aanvoer is standaard rechts, maar kan worden gewijzigd.

De pompgroep SMT125 DN32 11/4"

Is voorzien van:

2 kogelkranen met thermometers

(voor aanvoer en retour) met in retour ingebouwde terugslagklep

Isolatie

1 mixventiel MT 25 Messing met by-pass

Optioneel: Actuator MP10

607061

Pompgroep SMT 125 - DN 32 (1 ¼") zonder pomp

607065

Pompgroep SMT 125 - DN 32 (1 ¼")

met pomp Grundfos Alpha 1L 32 - 60

607168

Pompgroep SMT 125 - DN 32 (1 1/4”)

met pomp Wilo Yonos Para 30/6

607169

Pompgroep SMT 125 - DN 32 (1 1/4”)

met pomp Wilo Yonos Para 30/8

Technische gegevens:

Max Werkdruk:

Max Temperatuur:

H.o.H.:

Aansluiting Boiler:

Installatiezijde:

Pompinbouwlengte:

Aansluiting pomp:

8 bar

110°C

125mm

2" Buitendraad

11/4" Binnendraad

180mm

2" Buitendraad

Opties voor systeem DN32

606015

Muurbeugel Delta voor manifold C60, C70 en C 100

607040

Vloerbeugel voor C 2 100-DN32

401011

Actuator MP 10

606022

veiligheidsgroep

3 Bar 11/4" UNI X MAGNUM 200KW

606027 Verbindingsstuk L90 voor UNI X Magnum met centrale verwarmings manifold c100, C2 100

606026 Verbindingsstuk S voor vat met C60,70 DN25

606005

TBN 70 / 2 voor aansluiting C60 of C70 - 2F - DN 25 met CPN70 DN 25

606006

TBN 70 / 3 voor aansluiting C60 of C70 - 3F - DN 25 met CPN70 DN 25

606007

TBN 70 / 4 voor aansluiting C60 of C70 - 4F - DN 25 met CPN70 DN 25

606008

TBN 70 / 5 voor aansluiting C 70 - 4F - DN 25 met CPN70 DN 25

617005

TBN101 / 2 voor aansluiting CPN100 DN32 met C100 - 2F - DN 25

617006

TBN101 / 3 voor aansluiting CPN100 DN32 met C100 - 3F - DN 25

617007

TBN101 / 4 voor aansluiting CPN100 DN32 met C100 - 4F - DN 25

617008

TBN101 / 5 voor aansluiting CPN100 DN32 met C100 - 5F - DN 25

617009

TBN101 / 6 voor aansluiting CPN100 DN32 met C100 - 6F - DN 25

607005

TBN100 / 2 voor aansluiting CPN100 DN40 met C100 - 2F - DN 25

607006

TBN100 / 3 voor aansluiting CPN100 DN40 met C100 - 3F - DN 25

607007

TBN100 / 4 voor aansluiting CPN100 DN40 met C100 - 4F - DN 25

607008

TBN100 / 5 voor aansluiting CPN100 DN40 met C100 - 5F - DN 25

607009

TBN100 / 6 voor aansluiting CPN100 DN40 met C100 - 6F - DN 25

Technische gegevens:

Stroomverbruik:

Aansluitkabel:

Rotatiehoek:

Geluid:

Beschermingsklasse:

Temperatuur range:

Gewicht:

3,5W - 3,5VA

3x0,75mm2 lengte 2mtr

90°

Max 35dB

IP40

0-50°C

350 gram

401010

401011

401012

401041

401031

Actuator MP 10 met adapter A101- 10Nm

Actuator MP 15 met adapter A101- 15Nm

Opening

70s /90°

140s /90°

Voltage

230V-50Hz

24V-50Hz

230V-50Hz

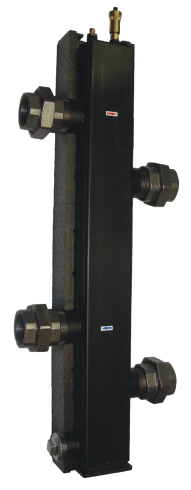

Hydraulische Separator/ Evenwichtsfles

CPN 120DN65

Max 350 kW

609002

Hydraulische Separator CPN 120 DN65 21/2"

De CPN120-DN65 is voorzien van isolatie en aan bovenzijde 2 aansluitingen voor thermometer en ontluchter (1/2") en aan de onderzijde een aansluiting voor de vulkraan en een 2"buitendraadse aansluiting. Deze set is inclusief: een automatische ontluchter (3/8") met een terugslagklep 1/2" en 4 x 21/2" fittingen en een vloerbeugel.

609006

Aansluitset TBN 120-DN65 voor aansluiting C2-100 DN50 met CPN 120 DN65

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Max Flow:

Aansluiting:

Dompelbuis:

Staal ST 37.1

8 bar

110°C

18 m³/h

21/2"

1/2"

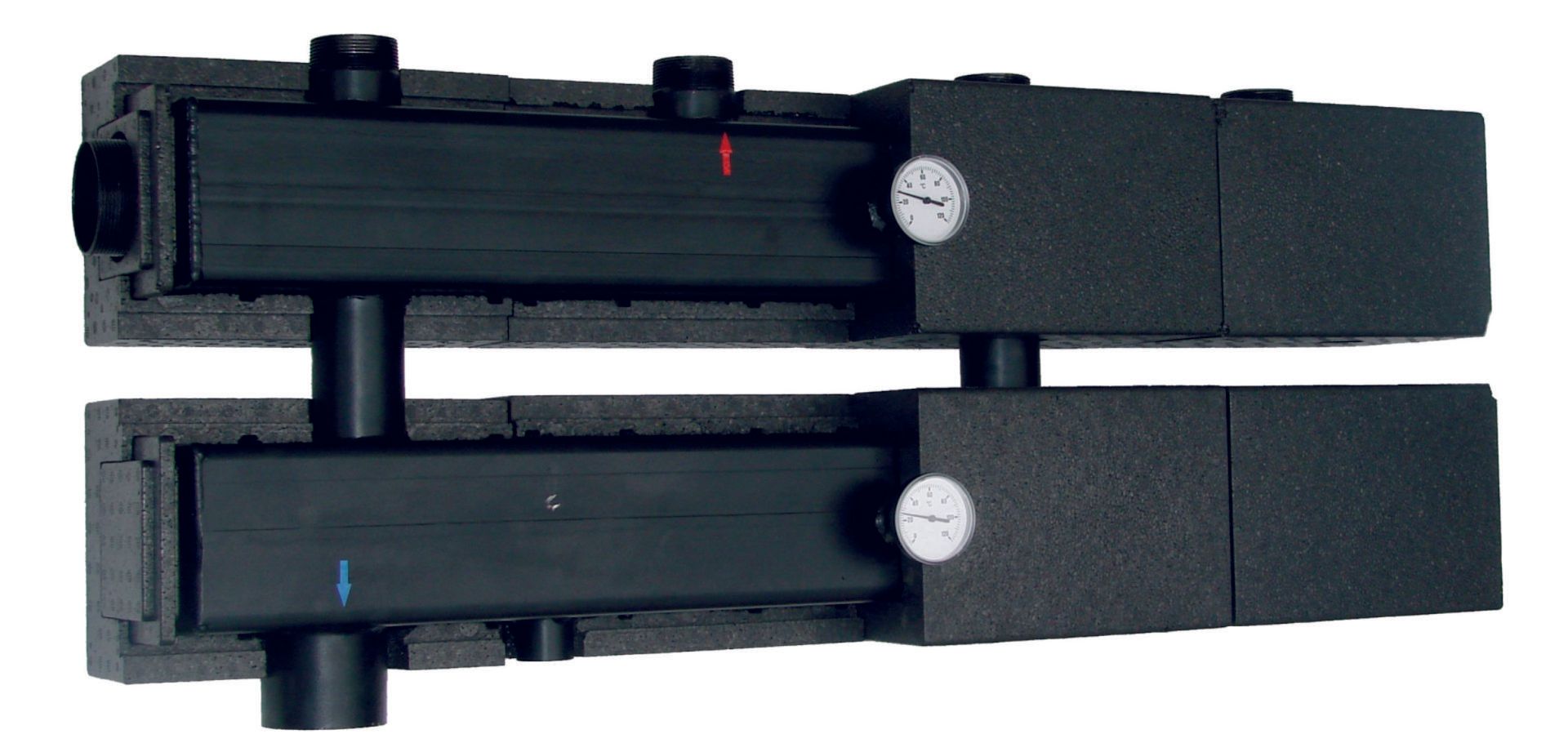

Zone Manifold C2-120 DN50

De C2 120-DN 50 is een 2 kamer verdeler met 2,3,4,5 of 6 pompgroep-aansluitingen. Deze 2 delige verdeler is voorzien van 2 thermometers en 2 aansluitingen voor vulkraan 1/2".

De manifold is voorzien van isolatie.

350 KW

609011

Zone Manifold centrale verwarming C2 120 2F - DN 50

met Isolatie

609012

Zone Manifold centrale verwarming C2 120 3F - DN 50

met Isolatie

607040

Vloerbeugels 1 set=2 stuks

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Lengte H.o.H.:

Aansluiting:

Aantal kamers

Staal ST 37.1

6 bar

110°C

250mm

2" buitendraad

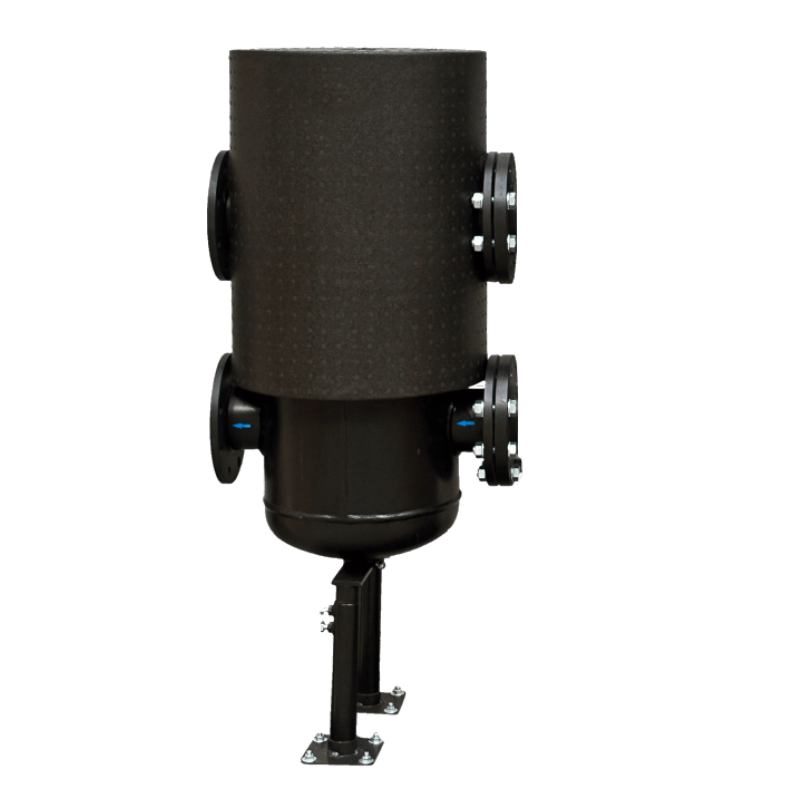

Hydraulische Separator/ Evenwichtsfles

CPN 250,

CPN 300

609101

609102

609103

609104

CPN 250 - DN 65

CPN 250 - DN 80

CPN 300 - DN 100

CPN 300 - DN 125

Max 520 kW

De CPN250 300 is voorzien van isolatie en aan bovenzijde 2 aansluitingen voor thermometer en een ontluchter (1/2") en aan de onderzijde een aansluiting 1" .

met isolatie

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Flow:

Staal ST 37.1

8 bar

110°C

9-30 m³/h

Vermogen Delta T 15°C

155

210

350

520

Flow m3/h Liter

9 26

12 26

20 61

30 62

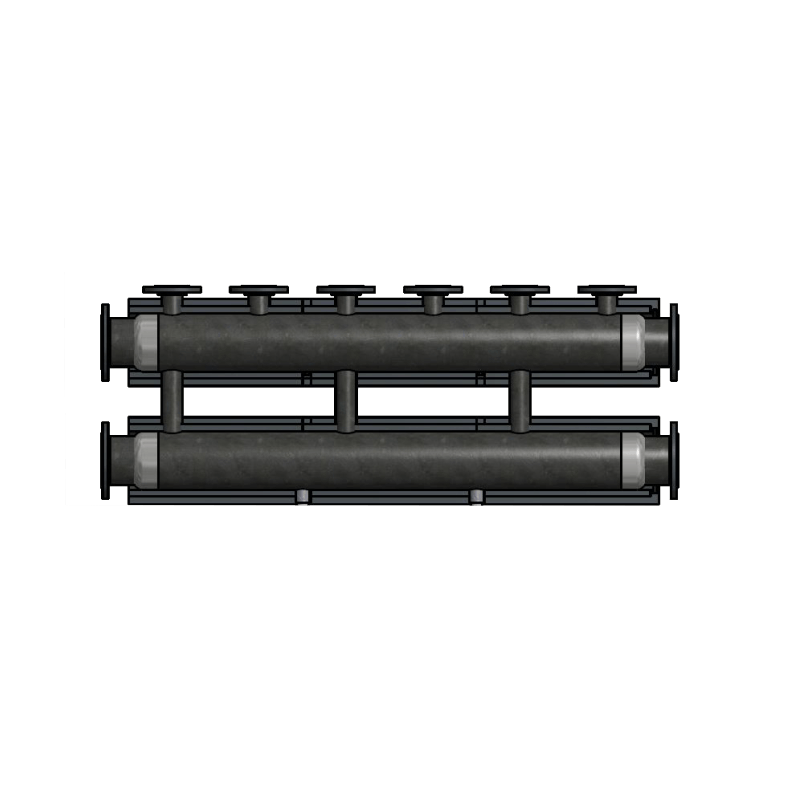

Zone Manifold C2-125

C2-150

609121

609122

609123

609124

609125

609126

609127

609128

607040

C2 125 2 F – DN 65 2 circuits

C2 125 2 F – DN 65 3 circuits

C2 125 2 F – DN 80 2 circuits

C2 125 2 F – DN 80 3 circuits

C2 150 2 F – DN 100 2 circuits

C2 150 2 F – DN 100 3 circuits

C2 150 2 F – DN 125 2 circuits

C2 150 2 F – DN 125 3 circuits

Vloerbeugels 1 set = 2 stuks

520 KW

De C2 125-150 is een 2 kamer verdeler met 2 of 3 zones. Deze 2 delige verdeler kan worden geinstalleerd met de pompgroepen DN25, 32, 40 en 50. De verdeler is voorzien van 2 thermometers en 2x 1/2" aansluitingen. De manifold is voorzien van isolatie.

Technische gegevens:

Materiaal:

Max Werkdruk:

Max Temperatuur:

Vermogen:

Staal ST 37.1

6 bar

110°C

155-350 kW bij ∆T 20°C

Vermogen ∆T 15°C

155

210

350

520

Flow m3/h

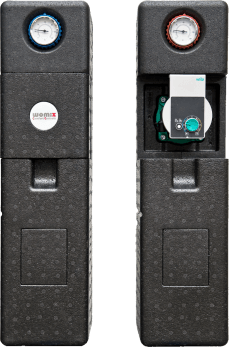

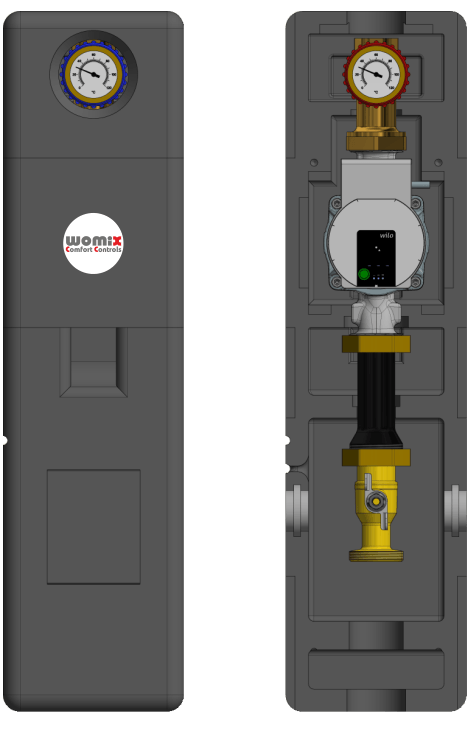

Pompgroep D-SA250 DN25

Voorzien van:

3 kogelkranen waarvan 2 met thermometers

(voor aanvoer en retour) 1 met ingebouwde terugslagklep

Isolatie

609051

D-SA 250 – DN 25 (1”) zonder pomp

609053

D-SA 250 – DN 25 (1”) met pomp Grundfos UPM3 Auto L 25-71

609054

D-SA 250 – DN 25 (1”) met pomp Wilo Yonos Para 25/6

609055

D-SA 250 – DN 25 (1”) met pomp Wilo Yonos Para 25/8

Pompgroep D-SA250 DN32

Voorzien van:

3 kogelkranen waarvan 2 met thermometers

(voor aanvoer en retour) 1 met ingebouwde terugslagklep

Isolatie

619051

D-SA 250 – DN 32 (1 1/4”) zonder pomp

619053

D-SA 250 – DN 32 (1 1/4”) met pomp Grundfos Alpha 1L 32-61

619054

D-SA 250 – DN 32 (1 1/4”) met pomp Wilo Yonos Para 30/6

619055

D-SA 250 – DN 32 (1 1/4”) met pomp Wilo Yonos Para 30/8

699001

Aansluitstuk DN50 (flens) x 1” (Moer 1 1/2”)

699002

Aansluitstuk DN50 (flens) x 1” (Moer 1 1/2”) & terugslagklep

699003

Aansluitstuk DN50 (flens) x 1 1/4” (Moer 2”)

699004

Aansluitstuk DN50 (flens) x 1 1/4” (Moer G 2”) & terugslagklep

Pompgroep D-SMT 250

DN25, DN32

Voorzien van:

3 kogelkranen waarvan 2 met thermometers

(voor aanvoer en retour) 1 met ingebouwde terugslagklep

Isolatie

Met Mengklep

Optioneel: Actuator MP10

649051

D-SMT 250 – DN 25 (1”)zonder pomp

649053

D-SMT 250 – DN 25 (1”)

met pomp Grundfos UPM3 Auto L 25-70

649054

D-SMT 250 – DN 25 (1”)

met pomp Wilo Yonos Para 25/6

649055

D-SMT 250 – DN 25 (1”)

met pomp Wilo Yonos Para 25/8

659051

D-SMT 250 – DN 32 (1 1/4”)zonder pomp

659053

D-SMT 250 – DN 32 (1 1/4”)

met pomp Grundfos Alpha 1L 32-60

659054

D-SMT 250 – DN 32 (1 1/4”)

met pomp Wilo Yonos Para 30/6

659055

D-SMT 250 – DN 32 (1 1/4”)

met pomp Wilo Yonos Para 30/8

699001

Aansluitstuk DN50 (flens) x 1” (Moer 1 1/2”)

699002

Aansluitstuk DN50 (flens) x 1” (Moer 1 1/2”) & terugslagklep

699003

Aansluitstuk DN50 (flens) x 1 1/4” (Moer 2”)

699004

Aansluitstuk DN50 (flens) x 1 1/4” (Moer G 2”) & terugslagklep

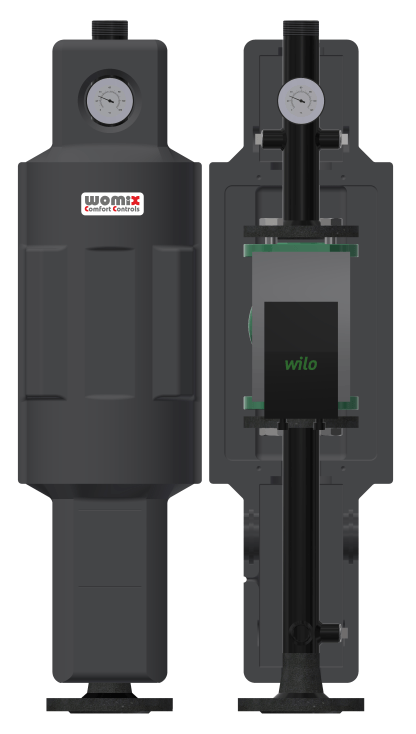

Pompgroep D-SA250

DN40, DN50

Voorzien van:

3 kogelkranen waarvan 2 met thermometers

(voor aanvoer en retour)

Isolatie

629052

D-SA 250–DN 40(1 1/2”)

zonder pomp, inbouwlengte pomp 250 mm

639052

D-SA 250–DN 50(2”)

zonder pomp, inbouwlengte pomp 280 mm

Technische gegevens:

Max Werkdruk:

Max Temperatuur:

H.o.H.:

Boilerzijde:

Installatiezijde DN40:

Installatiezijde DN50:

6 bar

110°C

250mm

DN 50 Flens

11/2" M

2" M

Pompgroep D-SMT250

DN40, DN50

Voorzien van:

3 kogelkranen waarvan 2 met thermometers

(voor aanvoer en retour)

Isolatie

Met mengklep

Optioneel: Actuator MP10

669052

D-SMT 250 – DN 40 (1 1/2”)

zonder pomp, inbouwlengte pomp 250 mm

679052

D-SMT 250 – DN 50 (2”)

zonder pomp, inbouwlengte pomp 280 mm

Technische gegevens:

Max Werkdruk:

Max Temperatuur:

H.o.H.:

Boilerzijde:

Installatiezijde DN40:

Installatiezijde DN50:

6 bar

110°C

250mm

DN 50 Flens

11/2" Buitendraad

2" Buitendraad

Opties voor systeem 520 kW

699001

Aansluitstuk DN 50 (flens) x 1” (Moer 1 1/2”)

699002

Aansluitstuk DN 50 (flens) x 1” (Moer 1 1/2”) met terugslagklep

699003

Aansluitstuk DN 50 (flens) x 1 1/4” (Moer 2”)

699004

Aansluitstuk DN 50 (flens) x 1 1/4”(Moer G 2”) met terugslagklep

699011

Haakse flensaansluiting 90° - DN 65

699012

Haakse flensaansluiting 90° - DN 80

699013

Haakse flensaansluiting 90° - DN 100

699014

Haakse flensaansluiting 90° - DN 125

607040

Vloerbeugel voor C 2 100-DN32

401011

Actuator MP 10

Technische gegevens:

Stroomverbruik:

Aansluitkabel:

Rotatiehoek:

Geluid:

Beschermingsklasse:

Temperatuur range:

Gewicht:

3,5W - 3,5VA

3x0,75mm2 lengte 2mtr

90°

Max 35dB

IP40

0-50°C

350 gram

401010

401011

401012

401041

401031

Actuator MP 10 met adapter A101- 10Nm

Actuator MP 15 met adapter A101- 15Nm

Opening

70s /90°

140s /90°

Voltage

230V-50Hz

24V-50Hz

230V-50Hz
